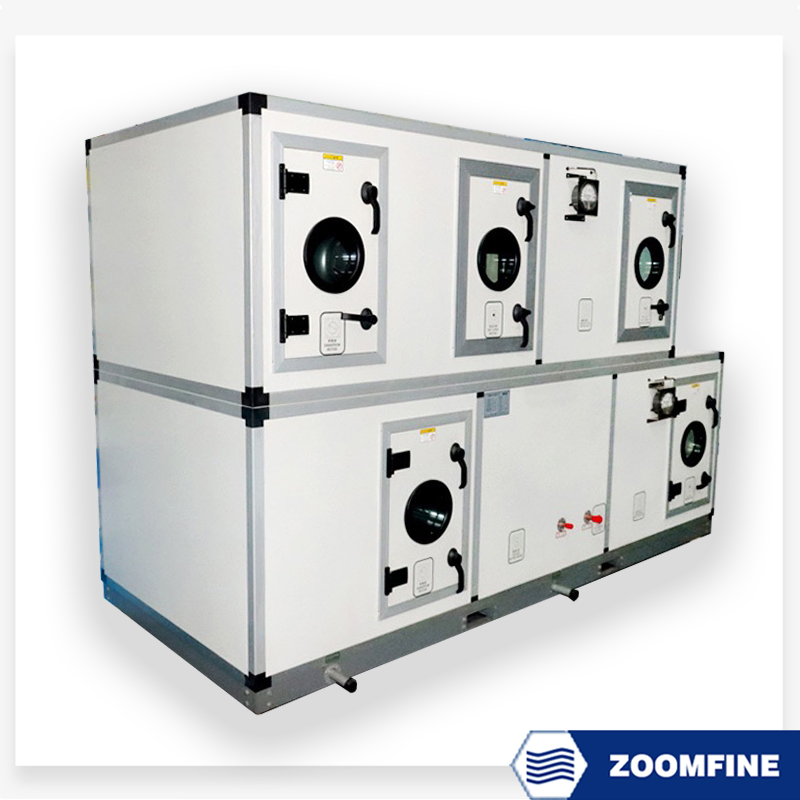

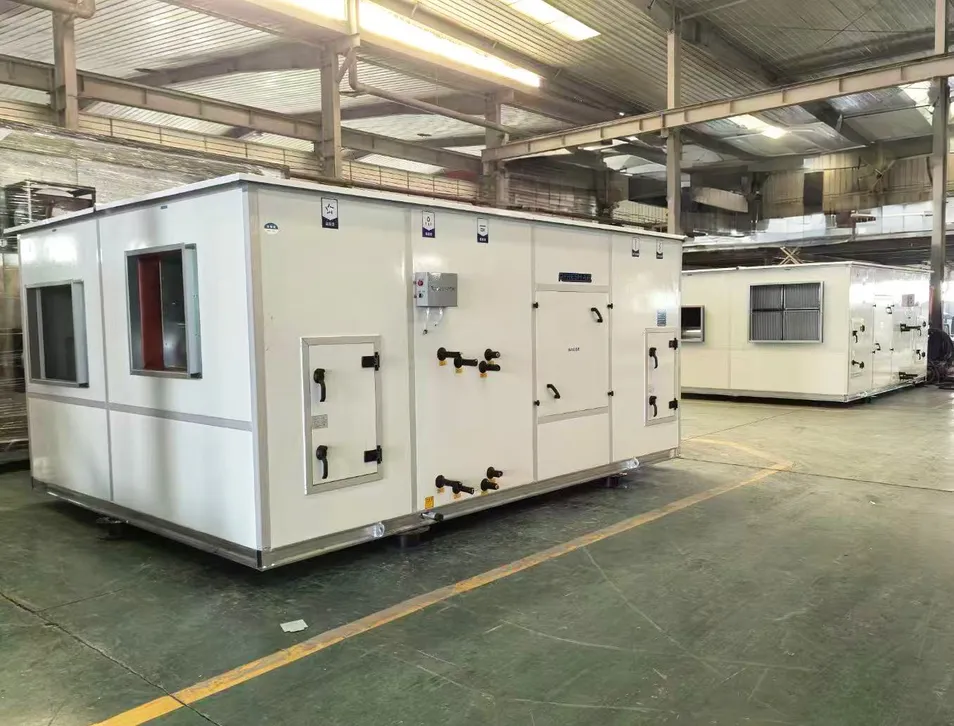

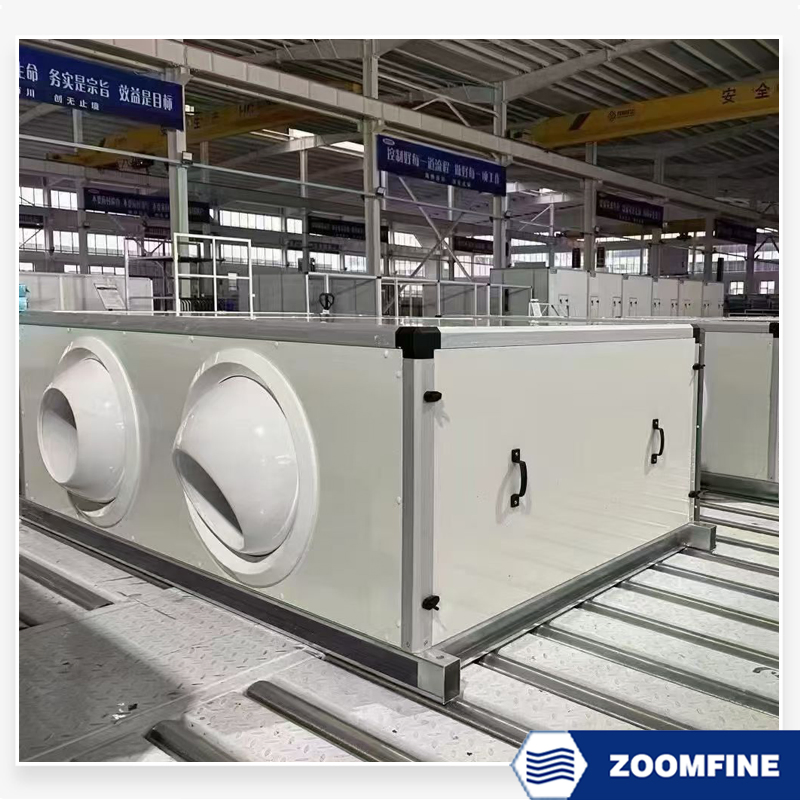

Unidad de Manejo de Aire Modular con Recuperación de Calor por Placas para Edificios Comerciales

1 / 5

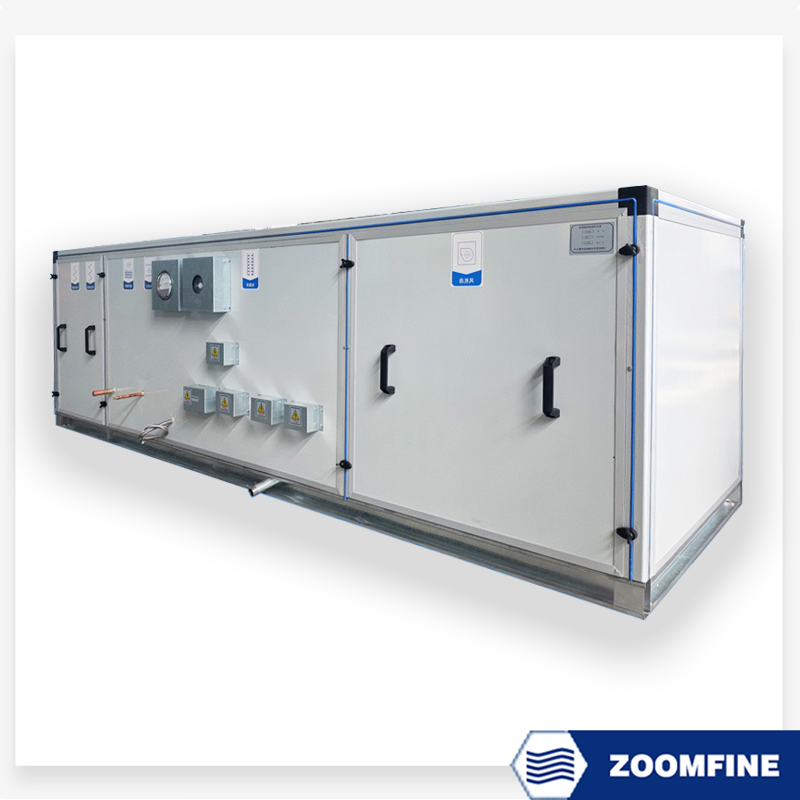

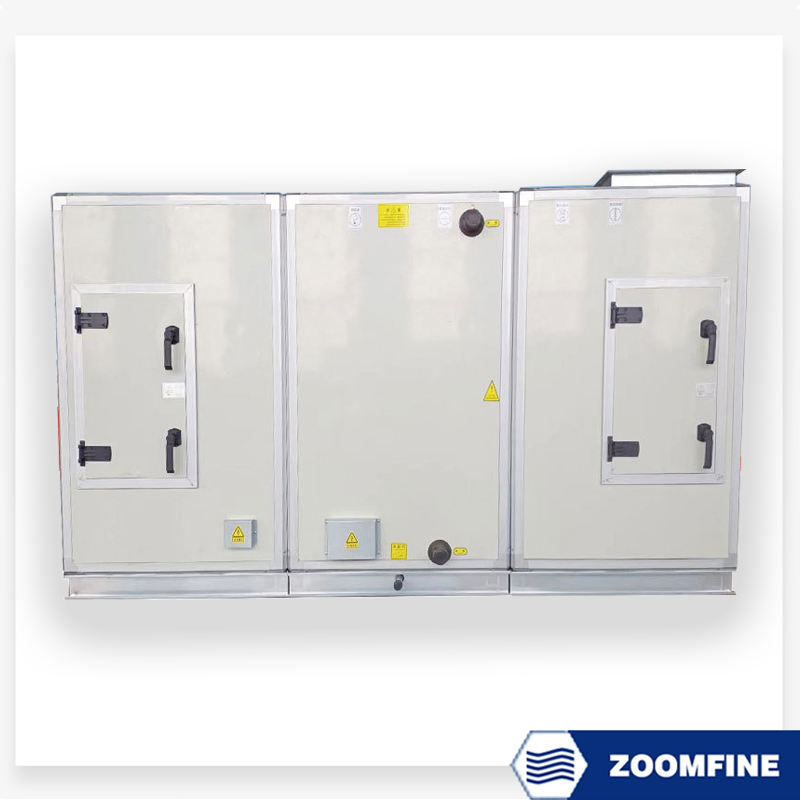

Unidad de Manejo de Aire Modular con Recuperación de Calor por Placas para Edificios Comerciales

Personalización:	Disponible
Servicio postventa:	instalación y comisión en todo el mundo
Garantía:	un año desde la puesta en marcha o 18 meses desde el envío

Enviar consulta

Descripción del Producto

Visión General

No. de ModeloCT

TipoUnidad de Tratamiento de Aire

Materiales de TuboHoja de galvanizado

Durabilidad CorrosiónSuperior

Tensión de Funcionamiento380/400 VCA

Nivel De RuidoBaja

Campos de AplicaciónMedicina

MontajeSituación del piso

Vida Útil10 ~ 15 años

CertificaciónISO, CE

CondiciónNuevo

Flujo de Aire1000-178000 CMH

Ventiladores de CondensadorAxial/Centrífuga

AplicaciónHospitales, industria, marina y offshore

MotorIE3/IE5

Tipo de FiltroPanel, bolsa/pliegue, carbón, HEPA

Bypass de FiltroClase F9

OperaciónInstalación fácil, flexibilidad definitiva

Tipo de VentiladorRotor externo tipo enchufe

Tipo de PaqueteEntrega en secciones o empaquetado plano

Tipo de InstalaciónTecho horizontal vertical montar

ComponentesRecuperación de calor, humidificadores, filtros

Áreas GeográficasAsia, Oceanía, América, Europa

Tipo de AHUModular compacto configurable residencial

Servicio PosventaSoporte técnico en línea

Paquete de TransporteCajas

OrigenChina

Capacidad de Producción100,000 piezas por mes

Descripción del producto

Diseñadas para ofrecer versatilidad, nuestras unidades de manipulación de aire de la serie EF destacan en calefacción, refrigeración, humidificación y deshumidificación, lo que las hace perfectas tanto para interiores como exteriores. Cada unidad está equipada con un potente ventilador de enchufe, un intercambiador de calor giratorio de alta eficiencia, un intercambiador de calor de placa, así como bobinas avanzadas de calefacción y refrigeración, y múltiples filtros. Disfrute de un rendimiento y una eficiencia inigualables con nuestra tecnología de vanguardia.

📋 Clasificación de las Unidades de Manejo de Aire (AHU) como Tipo 3:

Esta clasificación incluye categorías distintas basadas en sus tipos de instalación específicos:

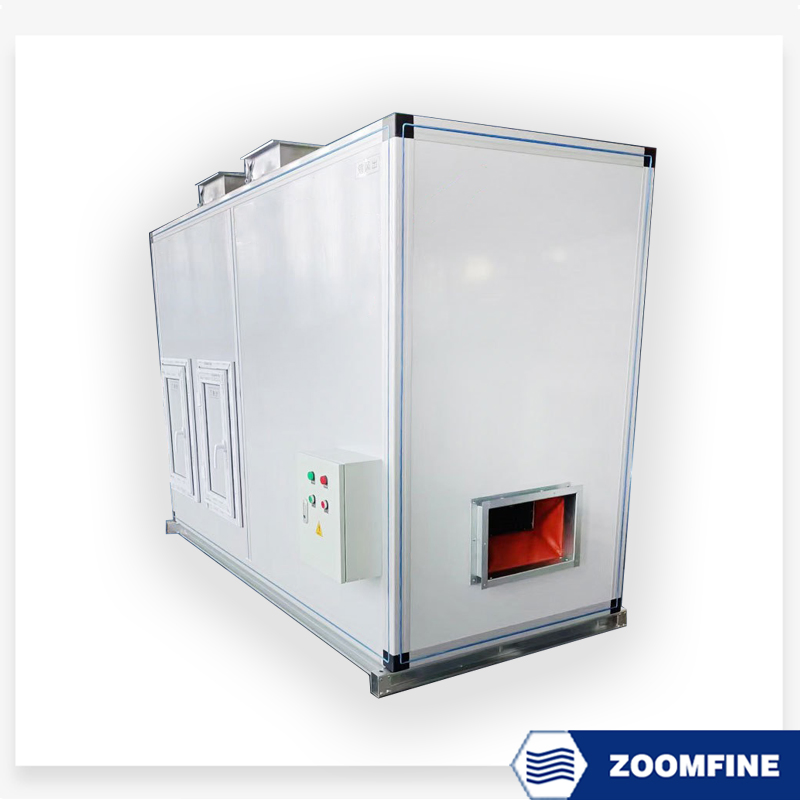

1. Vertical: Unidades instaladas en posición vertical, diseñadas normalmente para ahorrar espacio y un flujo de aire eficiente en entornos con espacio horizontal limitado.

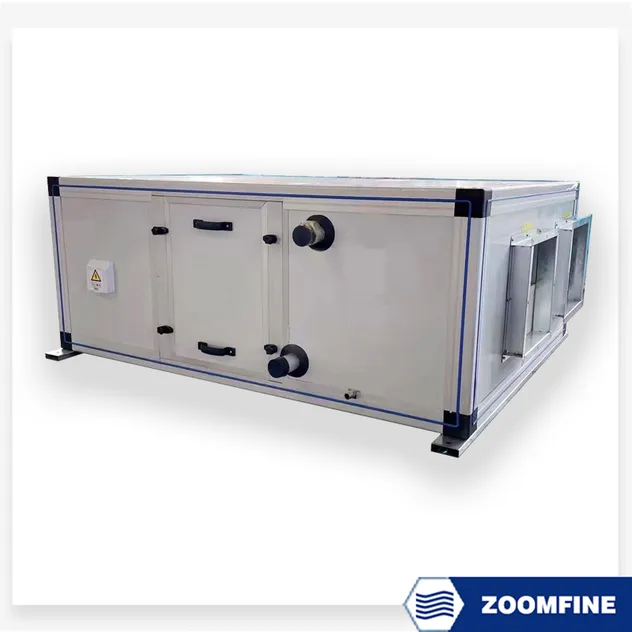

2. Falso techo/techo:
Montaje falso en techo: estas unidades están diseñadas para encajar perfectamente dentro de un falso techo, proporcionando un aspecto estéticamente agradable al tiempo que maximizan la altura del techo y la flexibilidad del diseño.
Montaje en techo: AHU montadas directamente en el techo, ideal para áreas que requieren un sistema centralizado de distribución de aire, a menudo utilizado en espacios abiertos más grandes o edificios comerciales.

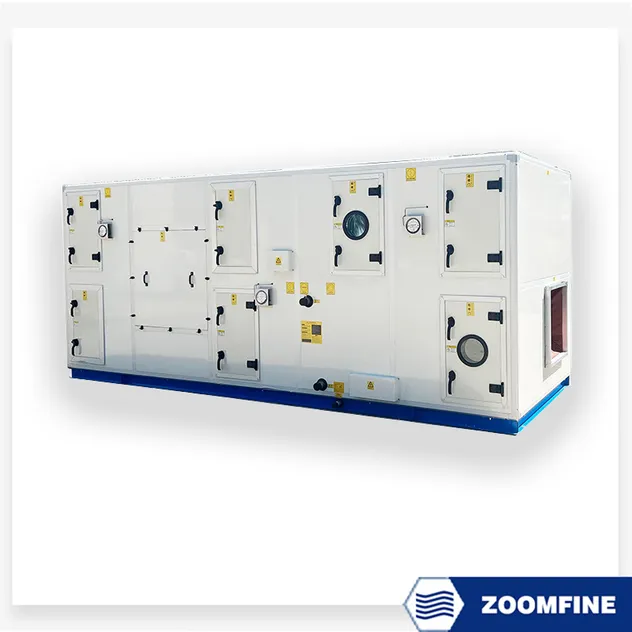

3. Horizontal: Unidades que se instalan horizontalmente, lo que las hace adecuadas para aplicaciones en las que el espacio requiere un perfil plano y una distribución eficaz del flujo de aire a lo largo de largos recorridos de conductos. Al categorizar las AHU de esta manera, podemos garantizar una mejor alineación con los requisitos de instalación específicos.

⚙️ Personalización Estándar de Europa y Norteamérica

¡Desate la experiencia perfecta de calidad del aire! Nuestros innovadores sistemas de manejo del aire se pueden adaptar a sus necesidades específicas. Personalice su flujo de aire con precisión, empezando en un impresionante rango de 113000-35 CMH, y disfrute de una atmósfera refrescante que revitaliza y energiza su espacio.

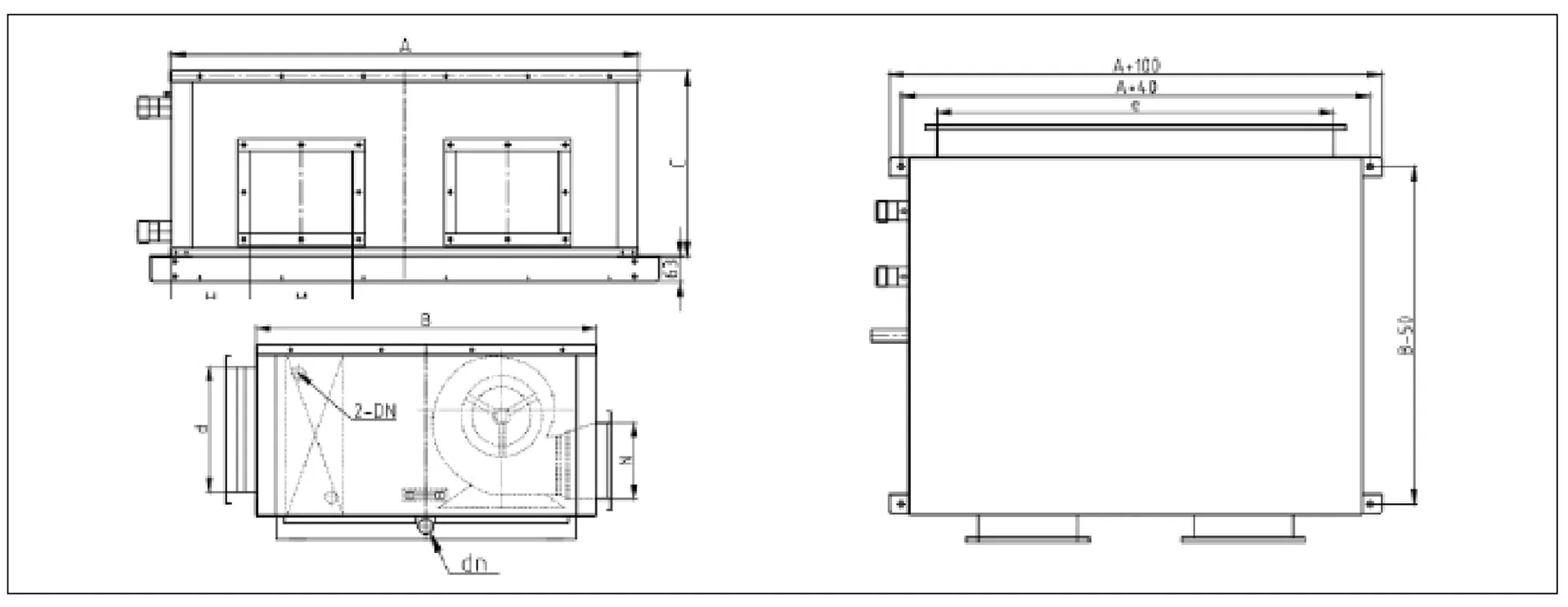

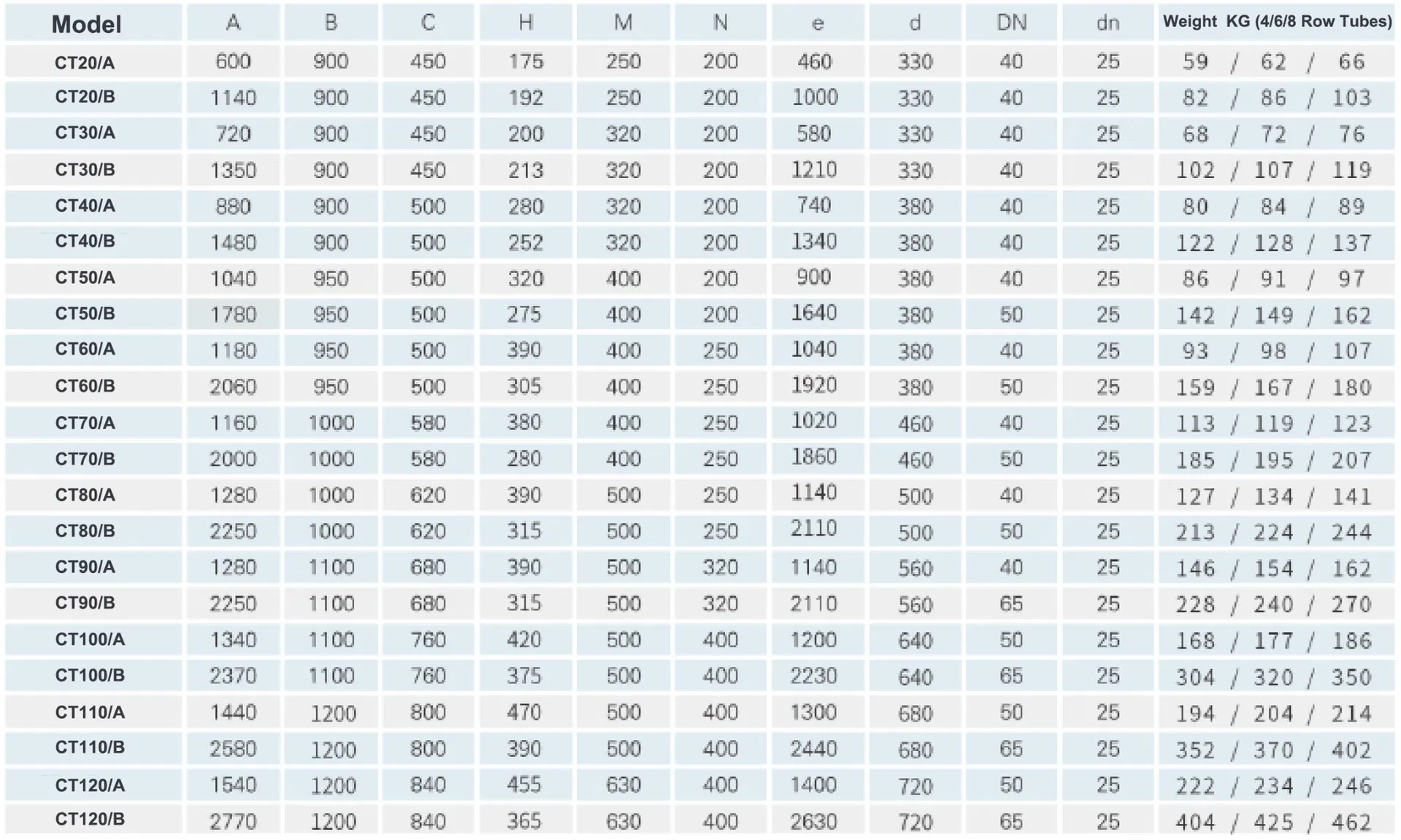

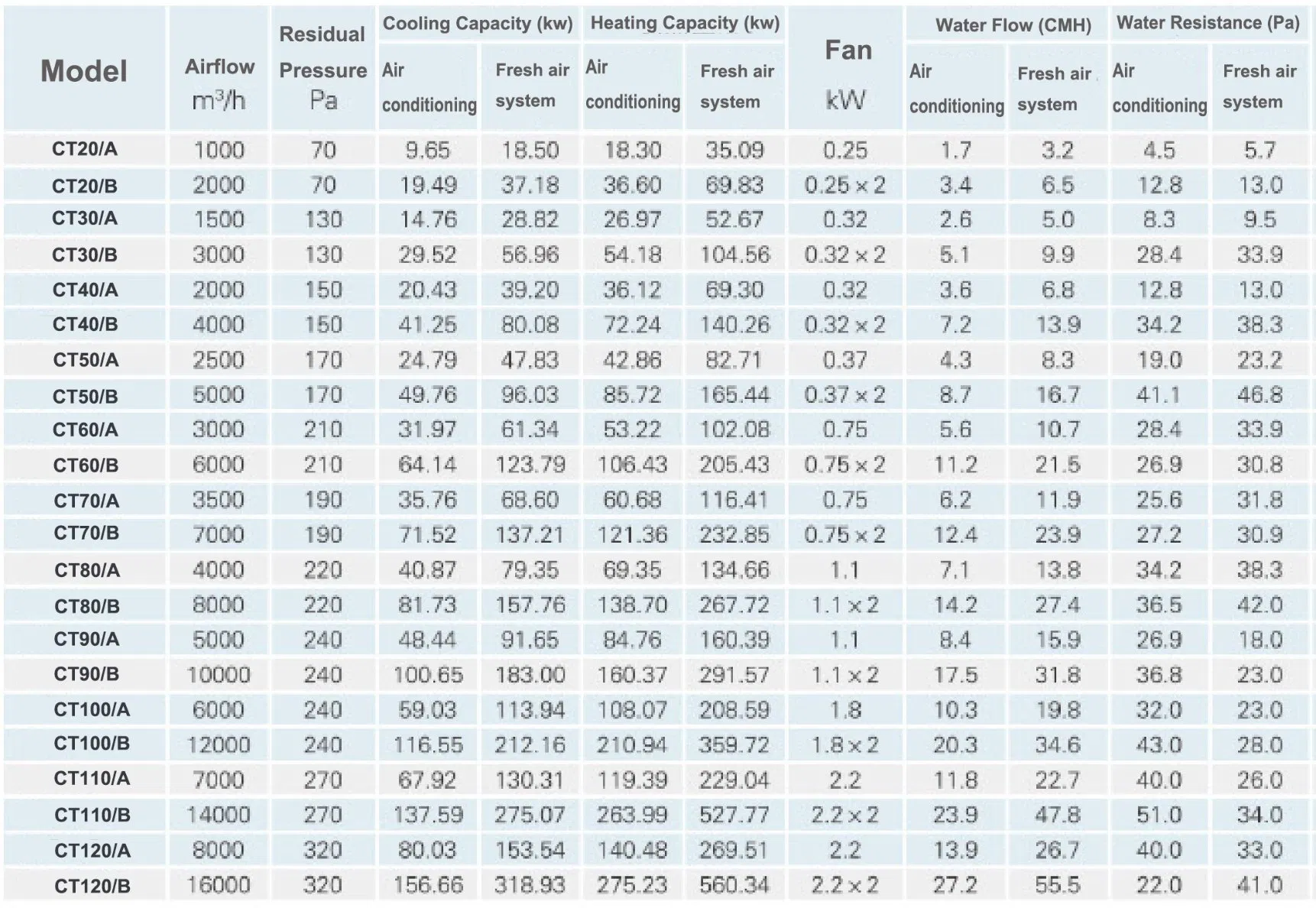

Ficha técnica y dibujo

Configuración del producto

A continuación se muestran parte de nuestras especificaciones estándar de la unidad de manejo de aire. Para optimizar su sistema y consultar requisitos adicionales, no dude en revisar los siguientes parámetros:

Modelo	Flujo de aire nominal (CMH)	Dimensiones (mm)		Velocidad de aproximación de bobina (m/s)			Presión estática externa (Pa)
		Anchura	Altura	2,25	2,5	2,75
		Anchura	Altura	Flujo de aire (CMH)
ZMK/20	3050	805	885	2745	3050	3355	200-800
ZMK/30	4016	905	885	3614	4016	4418	200-800
ZMK/40	5020	1005	985	4518	5020	5522	200-800
ZMK/50	6186	1005	1085	5567	6186	6805	200-800
ZMK/60	8025	1205	1185	7223	8025	8828	200-800
ZMK/70	10068	1205	1285	9061	10068	11075	200-800
ZMK/80	12134	1405	1285	10921	12134	13347	200-800
ZMK/90	15075	1505	1485	13568	15075	16583	200-800
ZMK/100	20082	1605	1885	18074	20082	22090	200-800
ZMK/200	25025	1805	1885	22523	25025	27528	200-800
ZMK/300	30060	1805	2185	27054	30060	33066	200-800
ZMK/350	35350	2005	2285	31815	35350	38885	200-800
ZMK/400	40156	2105	2405	36140	40156	44172	200-800
ZMK/450	50562	2505	2505	45506	50562	55618	200-800

Características

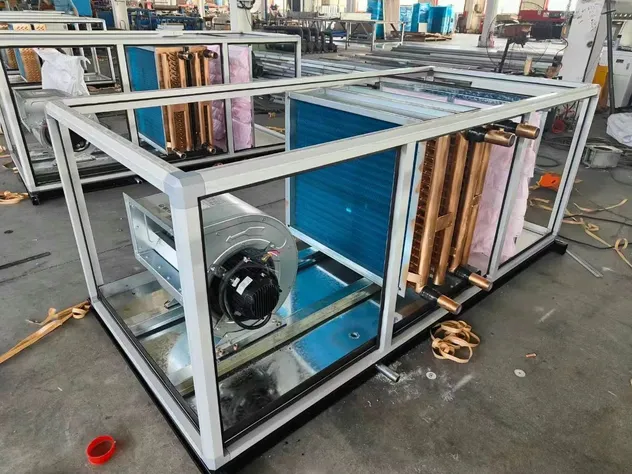

Estructura de marco: Nuestra unidad cuenta con un bastidor robusto disponible en aleación de aluminio de alta calidad o metal duradero. Este innovador diseño no solo garantiza una resistencia mecánica excepcional, sino que también ofrece una solución ligera que resiste la corrosión y presenta un aspecto elegante. El montaje está diseñado para facilitar el desmontaje y reparaciones in situ.

Condensador: Nuestro condensador de alta calidad combina un tubo de cobre y una estructura de aletas de aluminio con un enlace sin costuras para una transferencia de calor máxima. Los tubos de cobre entrelazados mejoran la eficiencia y minimizan la resistencia al flujo de aire y la corrosión.

Estructura del panel: El panel está fabricado en acero de color de primera calidad o acero galvanizado, con un núcleo relleno de poliuretano de alta densidad o aislamiento de poliestireno. Esta combinación avanzada ofrece un rendimiento de aislamiento extraordinario, superando con creces a la lana de vidrio tradicional. Cada panel se asegura meticulosamente utilizando un método especializado con materiales de sellado que garantizan la estanqueidad.

Filtro: Esta unidad cuenta con un filtro grueso de placa resistente fabricado con una malla que sobresale limpiable, garantizando un rendimiento óptimo con un mantenimiento sencillo.

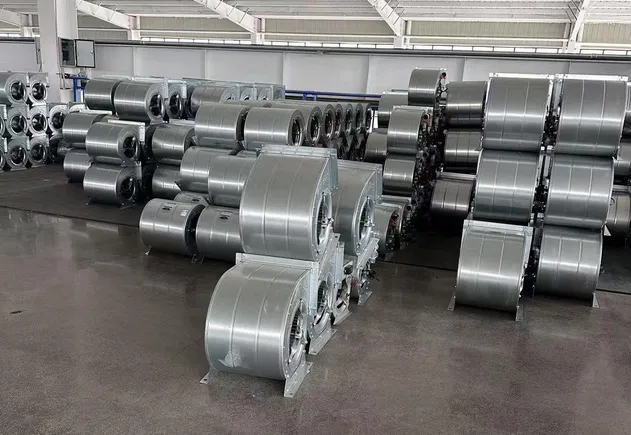

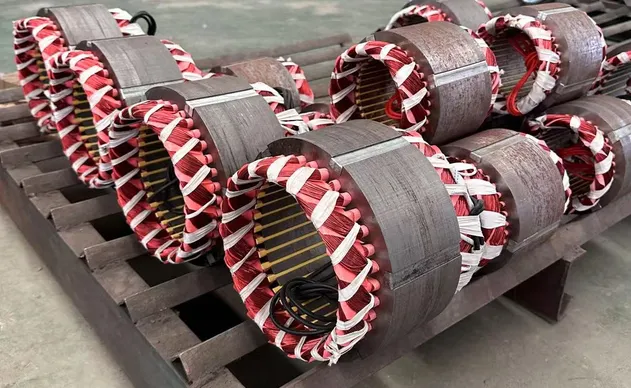

Descripción general del ventilador y el motor:
A: Equipada con un ventilador centrífugo de doble entrada de vanguardia, testado para equilibrio dinámico y estático.
B: El ventilador incorpora un rodamiento de bolas cerrado prelubricado con aceite, con alineación y bloqueo automático, libre de mantenimiento bajo condiciones estándar.
C: Para unidades compactas, incluimos un motor de rotor externo que acciona el ventilador directamente, eliminando el desgaste de bandas y facilitando el mantenimiento.

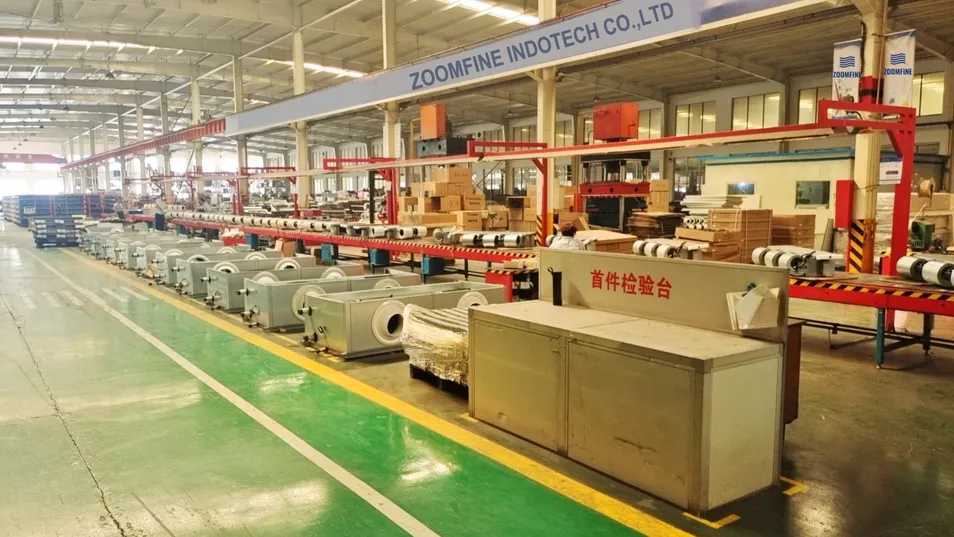

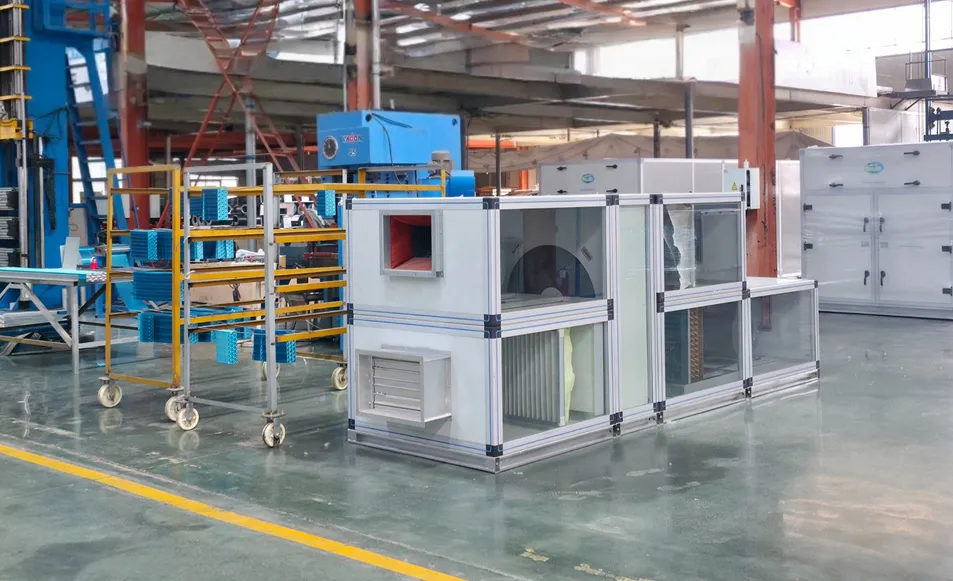

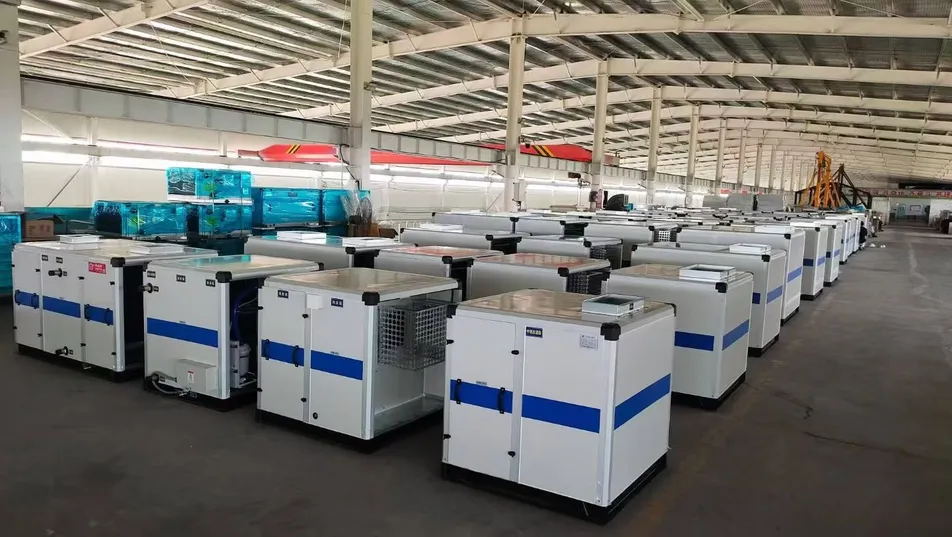

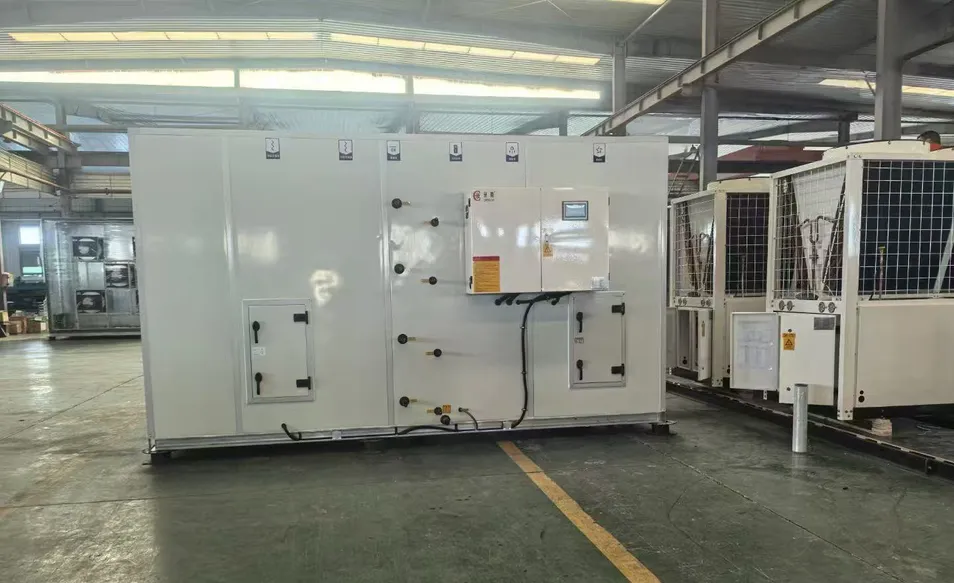

Taller de producción

Nos encontramos a la vanguardia de la innovación, especializados en la investigación, desarrollo, diseño, producción, ventas y mantenimiento de sistemas centrales de aire acondicionado de vanguardia, materiales compuestos avanzados y productos de energía sostenible. Nuestras soluciones de alta calidad se exportan internacionalmente, ofreciendo sistemas modulares robustos diseñados para cubrir grandes espacios, integrando perfectamente funcionalidad y flexibilidad.

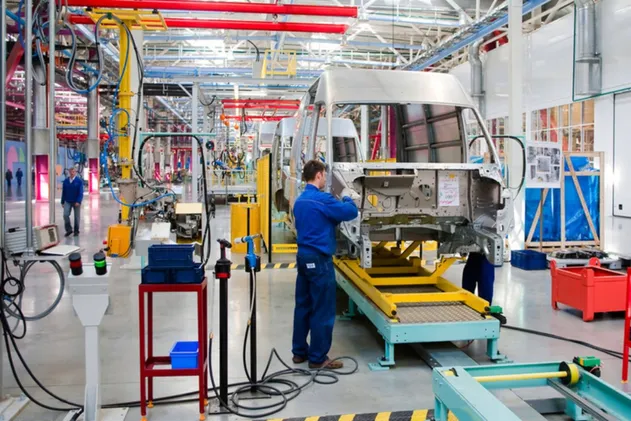

Aplicación

Las unidades de manejo de aire juegan un papel crucial en la mejora de la calidad del aire en una multitud de entornos, incluyendo hoteles, teatros, centros comerciales y edificios de oficinas. Más allá de los espacios públicos, estos sistemas avanzados son esenciales para diversas industrias como electrónica, química, sanidad, productos farmacéuticos, producción de alimentos y fabricación ligera.

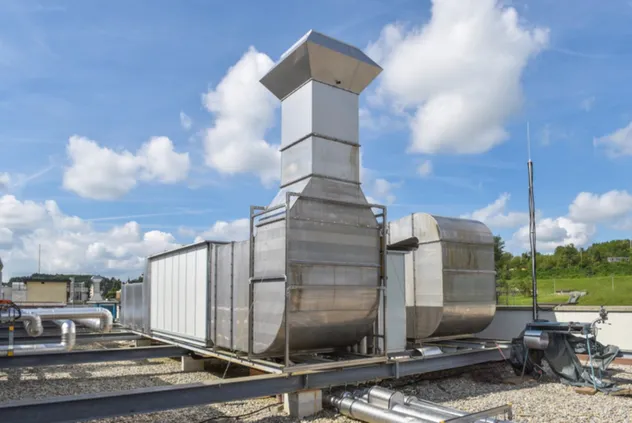

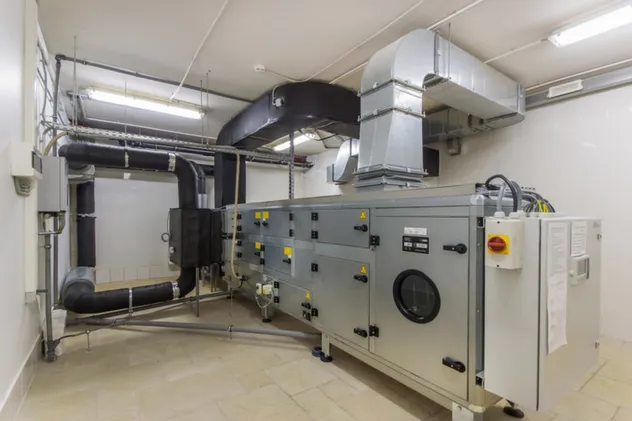

Casos de clientes

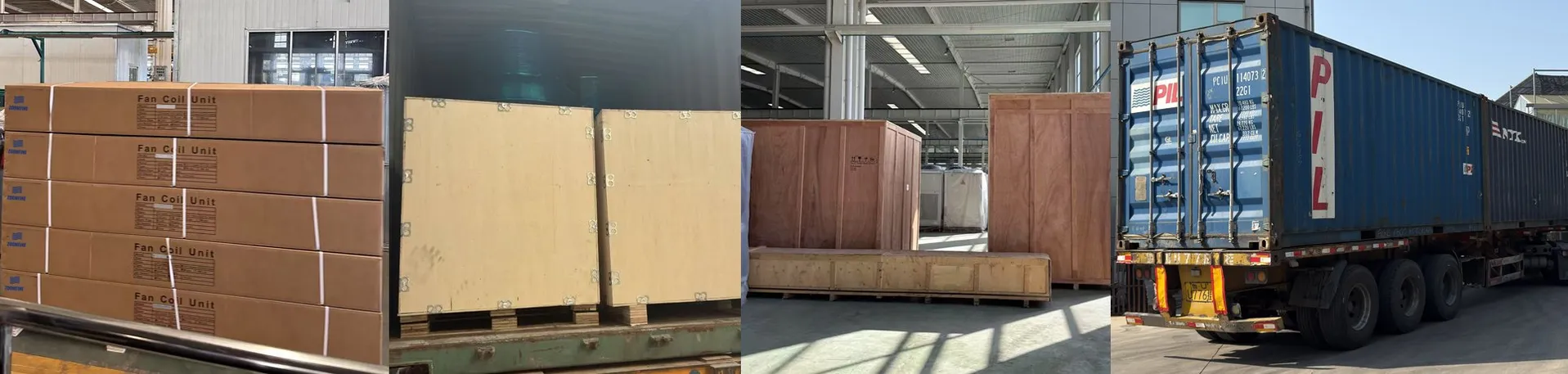

Embalaje y entrega

Garantía estándar: Disfrute de la tranquilidad de nuestro completo periodo de garantía de un año desde la fecha de inicio o 18 meses desde el envío, lo que ocurra primero. Para mayor seguridad, considere nuestras opciones de garantía ampliada. Ofrecemos asistencia técnica para una instalación y puesta en marcha sin problemas.

Preguntas Frecuentes (FAQ)

❓ 1. ¿Qué funciones principales realizan estas unidades de manejo de aire (AHU)?

Nuestras unidades están diseñadas para climatización completa, realizando funciones de calefacción, refrigeración, humidificación, deshumidificación y filtración del aire tanto en interiores como en exteriores.

❓ 2. ¿Qué tipos de instalación están disponibles para las AHU?

Se pueden clasificar en tres tipos principales de instalación: vertical (para ahorrar espacio horizontal), falso techo/techo (diseños compactos y estéticos) y horizontal (ideal para conductos largos).

❓ 3. ¿Qué ventajas ofrece el panel con aislamiento de poliuretano?

El núcleo de poliuretano de alta densidad proporciona un aislamiento térmico superior en comparación con la lana de vidrio tradicional, además de ofrecer una excelente reducción de ruido y una gran integridad estructural.

❓ 4. ¿Qué tipo de mantenimiento requieren los motores y ventiladores?

Los ventiladores cuentan con rodamientos sellados y autolubricados que no requieren mantenimiento en condiciones estándar. En las unidades compactas con motor de rotor externo directo, se elimina el uso de bandas, facilitando aún más el mantenimiento.

❓ 5. ¿Qué industrias se benefician del uso de estas unidades de tratamiento de aire?

Son esenciales en sectores comerciales (hoteles, teatros, centros comerciales) e industriales (electrónica, química, sanidad, farmacéutica, producción de alimentos y manufactura ligera).

❓ 6. ¿Cuál es el periodo de garantía estándar del producto?

Ofrecemos una garantía estándar de un año desde la puesta en marcha o 18 meses desde la fecha de envío (lo que ocurra primero), con opciones disponibles de ampliación de garantía.
