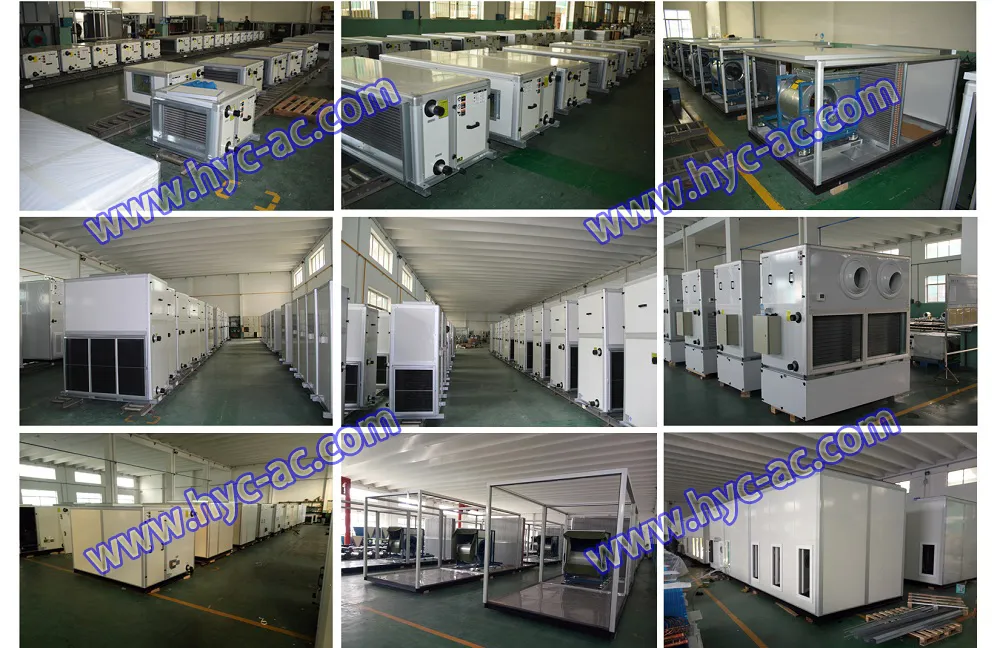

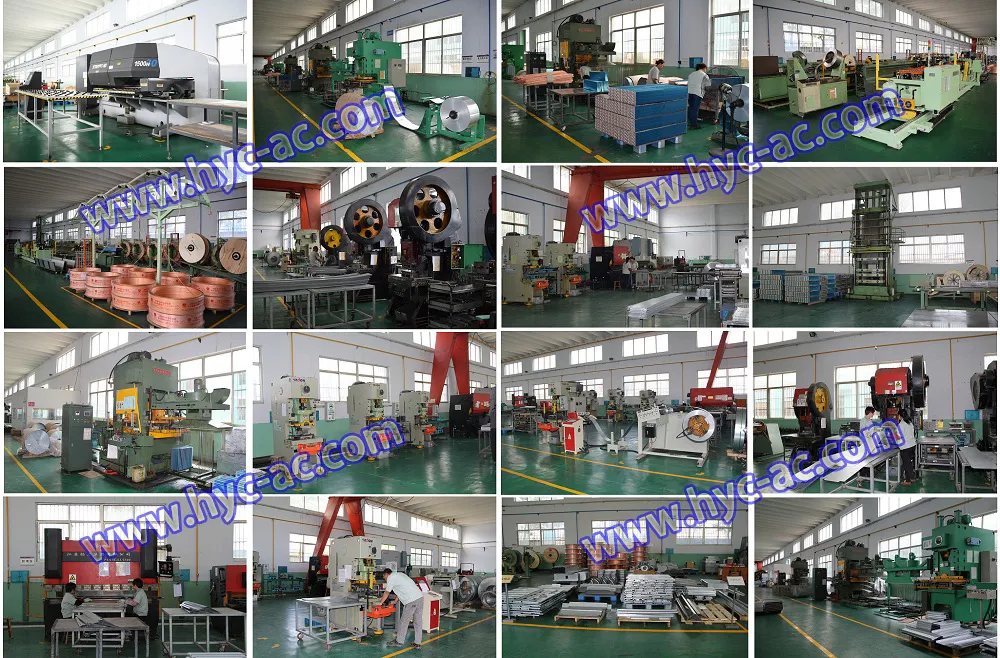

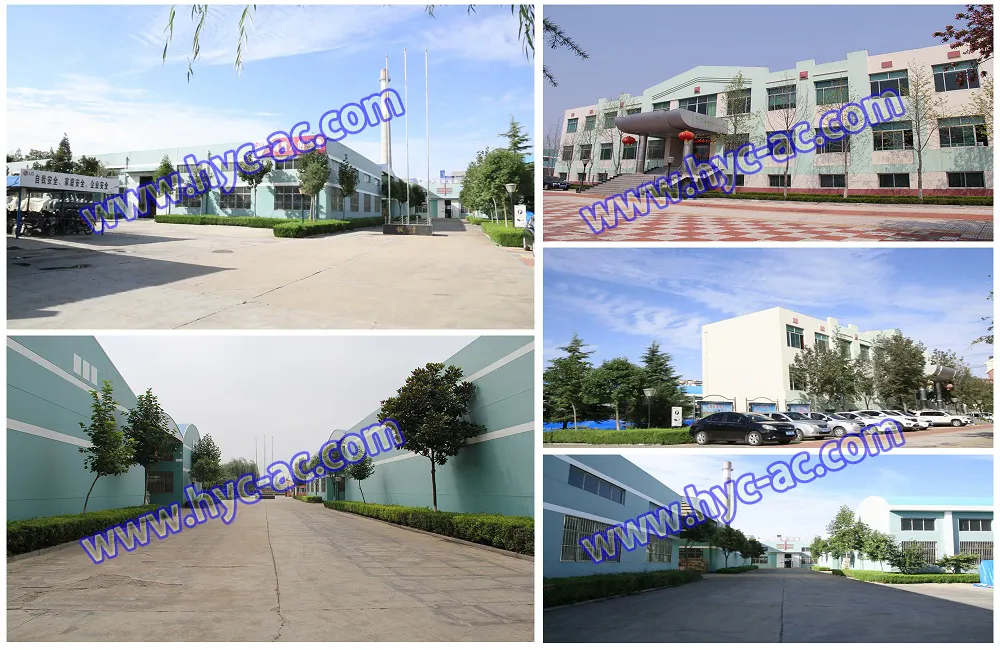

Sinceramente la bienvenida a visitar nuestra fábrica en su convience. El cliente puede testimoniar su producción las condiciones reales en línea videos o fotos en cualquier momento durante la producción.

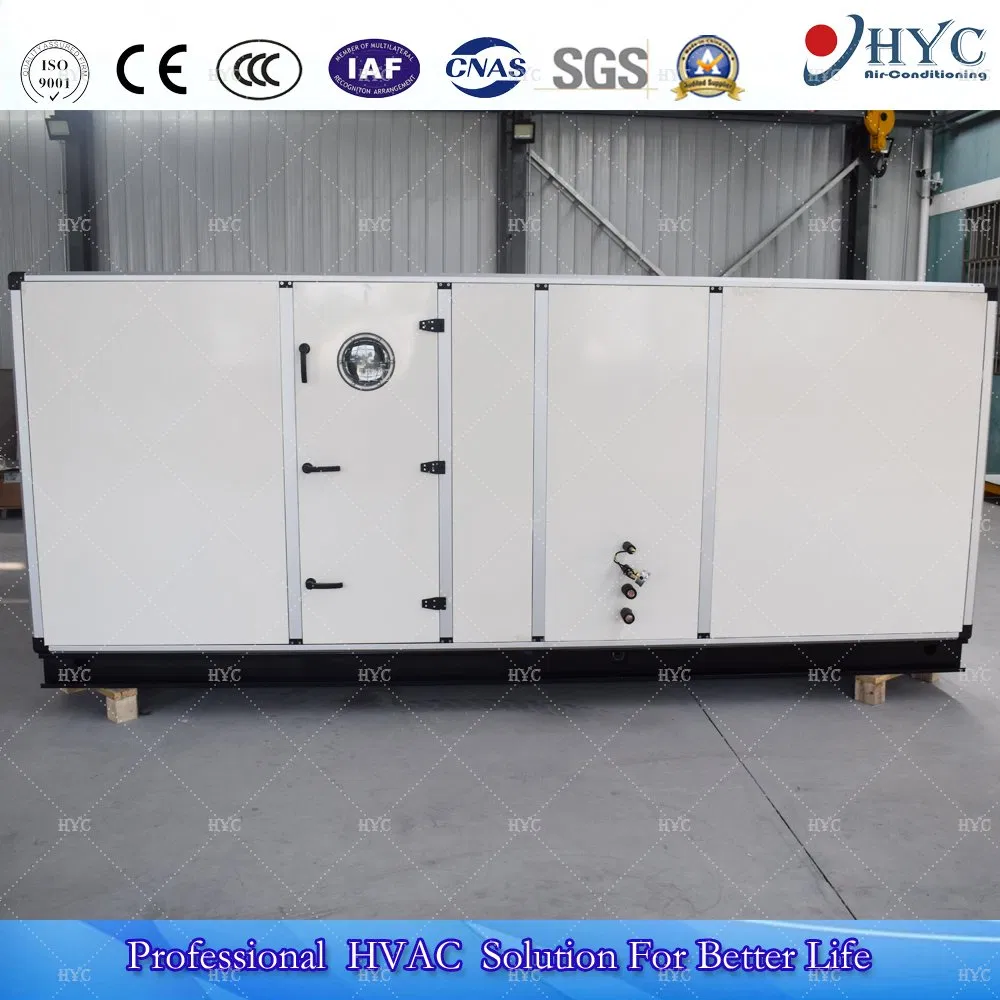

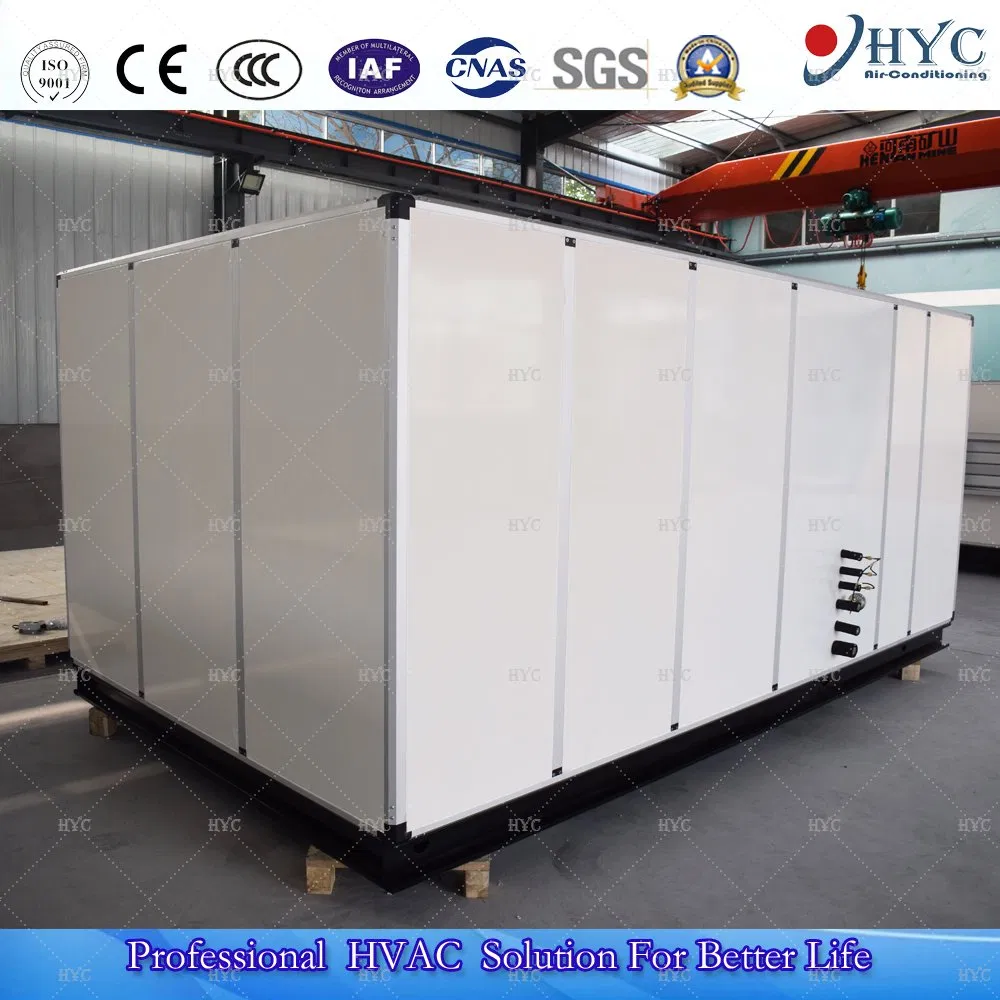

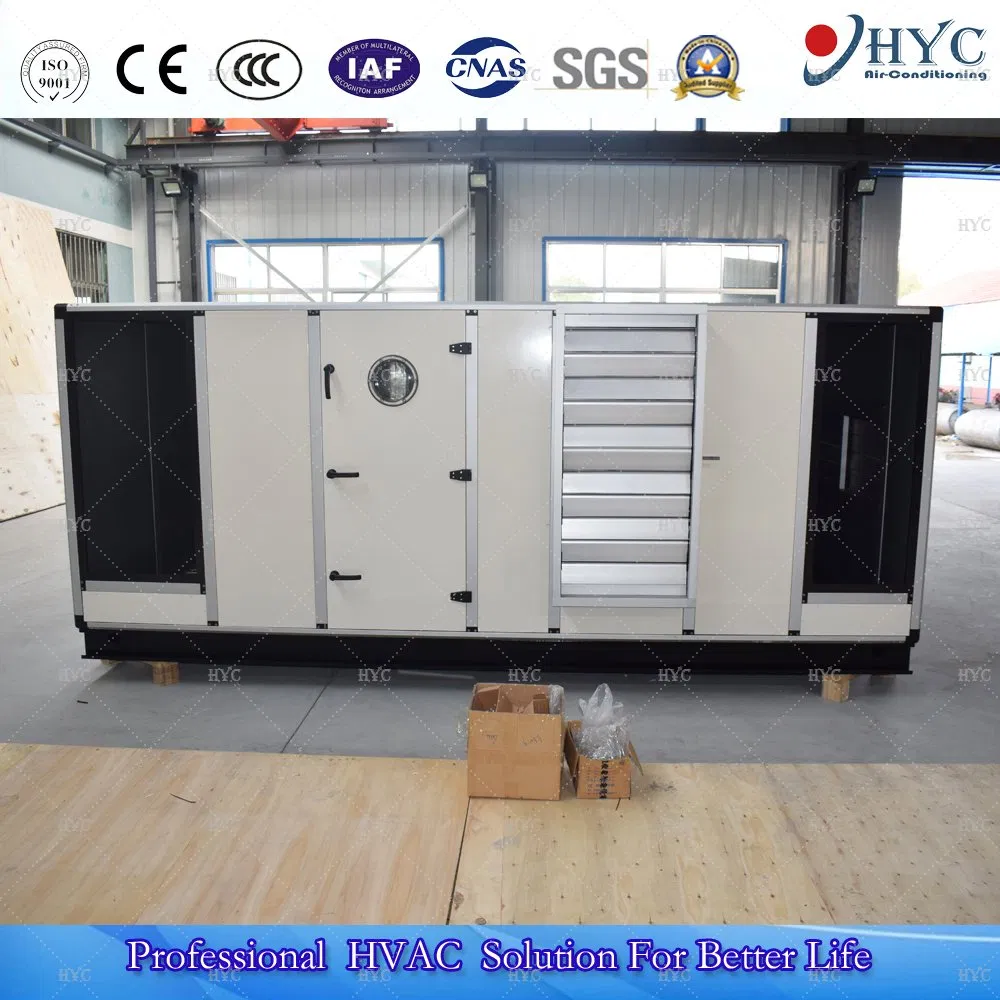

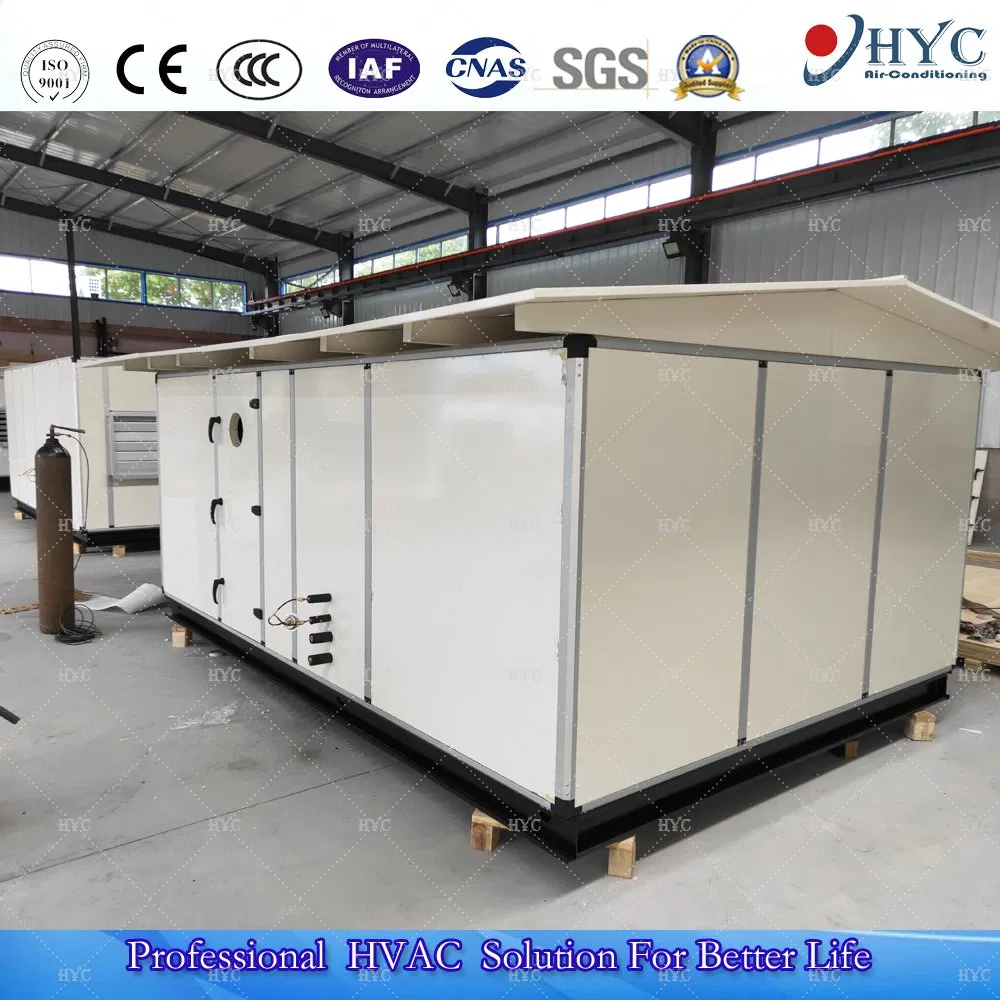

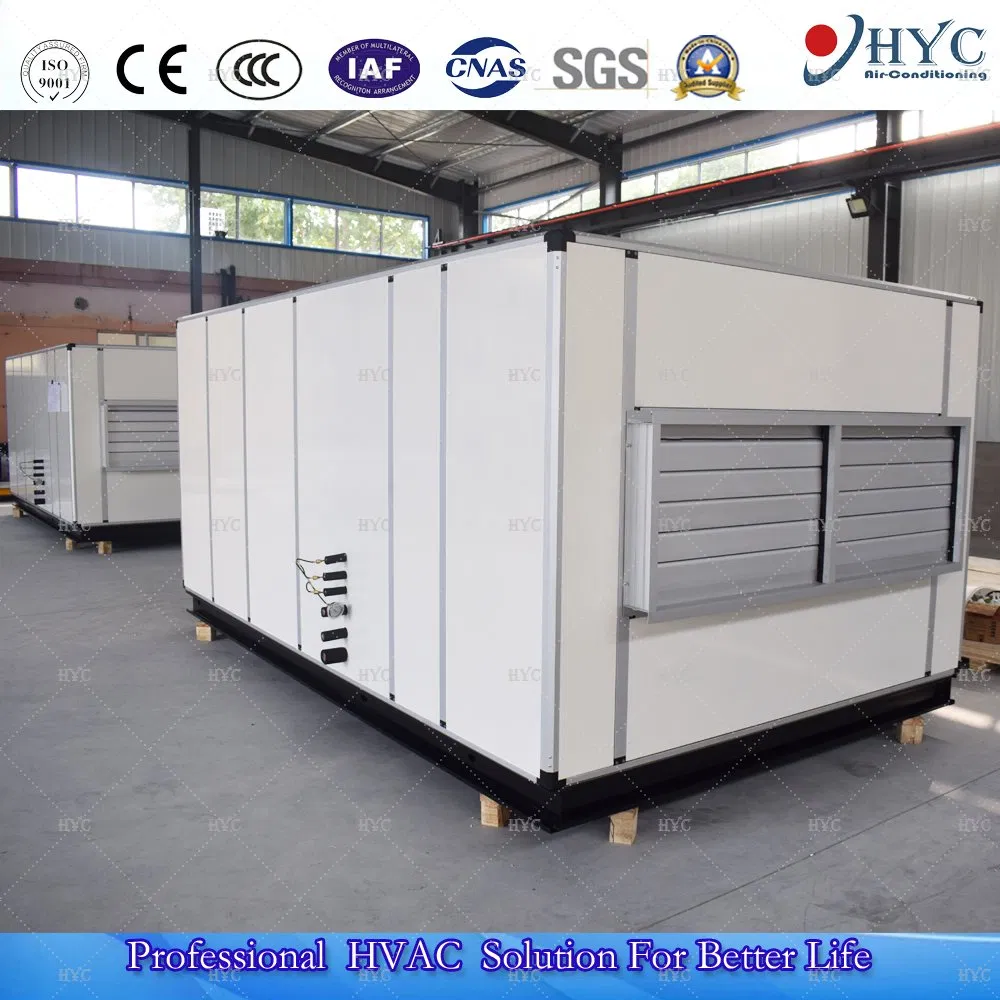

Standardly tipo oculto, el techo AHU el flujo de aire oscila entre 1.500 a 15.000 m3/h.
Ahu de tipo horizontal/vertical el flujo de aire oscila entre 2000 y 40000m3/h, capaz de cumplir con diversos requisitos de aplicación.
Mientras tanto, mayor caudal de aire está disponible por el hecho a medida que el cliente requisito especial.
Panel está hecha de acero de doble revestimiento de polvo (exteriores e interiores de ambos) con espuma de poliuretano de alta presión apenas entre, ofreciendo así una rígida y robusta de instrumentos.
El bastidor es de aleación de aluminio que se sujeta al grupo, como resultado, la unidad es fuerte y ligero.
Gracias a las espumas de poliuretano de alta presión de montaje y diseño especial método de aislamiento para garantizar que no baja la fuga de aire, mejor minimizar la pérdida de energía.
Gracias a la sólidamente atornillado de instrumentos, de forma dinámica y equilibrada estáticamente gmv con muelle amortiguador y estrechamente integrado sección, como máximo, para reducir la vibración y ruido.
Todas las bobinas están diseñadas por profesionales de software selección de equipo, ha demostrado a través de las pruebas de laboratorio y la aplicación de la vida real.
| El modelo | / | 27 | 39 | 51 | 72 | 96 | 120 | 144 | 180 |
|---|---|---|---|---|---|---|---|---|---|
| Fuente de alimentación | / | 380-415V/3PH/50Hz | |||||||
| Ventilador de suministro de aire | |||||||||
| El flujo de aire | CMH | 2700 | 3900 | 5100 | 7200 | 9600 | 12000 | 14400 | 18000 |
| La presión estática | Pa | 60 | 75 | 75 | 80 | 80 | 80 | 85 | 85 |
| Tipo | / | Doblar hacia atrás | |||||||
| La potencia del motor | KW | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 7.5 | 7.5 |
| Ventilador de aire de retorno | |||||||||
| El flujo de aire | CMH | 2160 | 3120 | 4080 | 5760 | 7680 | 9600 | 11520 | 14400 |
| La presión estática | Pa | 35 | 35 | 40 | 40 | 40 | 45 | 45 | 45 |
| Tipo | / | Inclinarse hacia adelante | |||||||
| La potencia del motor | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| El serpentín | |||||||||
| La capacidad de refrigeración | KW | 22.1 | 33.7 | 44.2 | 62.8 | 82.6 | 104.7 | 122.1 | 157 |
| El flujo de agua | LPM | 63 | 97 | 127 | 180 | 237 | 300 | 350 | 450 |
| Tubo de agua(in/out) | Mm | 32/32 | 32/32 | 32/32 | 40/40 | 50/50 | 50/50 | 65/65 | 65/65 |
| La bobina de calentamiento | |||||||||
| Capacidad de calefacción | KW | 31.4 | 45.3 | 59.3 | 84.9 | 112.8 | 140.7 | 168.6 | 210.5 |
| El flujo de agua | Kg/h | 52 | 75 | 99 | 141 | 188 | 234 | 280 | 350 |
| Tubo de agua | Mm | 32/25 | 32/25 | 40/25 | 40/25 | 50/32 | 50/32 | 50/32 | 65/40 |
| Humidificador | |||||||||
| La capacidad | Kg/h | 5 | 10 | 15 | 20 | 30 | 35 | 40 | 55 |
| El filtro | |||||||||
| Pre-filtro | / | El 80% de la AFI | |||||||
| El filtro secundario | / | Rn el 85% | |||||||
| Tubo de desagüe | Mm | 32A | 32A | 32A | 32A | 32A | 32A | 32A | 32A |
| La dimensión | |||||||||
| El ancho | Mm | 940 | 1140 | 1240 | 1440 | 1740 | 1840 | 1940 | 2240 |
| Longitud | Mm | 4000 | 4250 | 4500 | 4500 | 4450 | 4450 | 4750 | 4700 |
| Altura | Mm | 1020 | 1120 | 1170 | 1270 | 1370 | 1470 | 1570 | 1670 |
| El modelo | / | 222 | 270 | 300 | 360 | 420 | 468 | 522 | 570 |
|---|---|---|---|---|---|---|---|---|---|
| Fuente de alimentación | / | 380-415V/3PH/50Hz | |||||||
| Ventilador de suministro de aire | |||||||||
| El flujo de aire | CMH | 22200 | 27000 | 30000 | 36000 | 42000 | 46800 | 52200 | 57000 |
| La presión estática | Pa | 85 | 90 | 90 | 90 | 90 | 90 | 100 | 100 |
| Tipo | / | Doblar hacia atrás | |||||||
| La potencia del motor | KW | 11 | 15 | 15 | 18.5 | 18.5 | 30 | 30 | 30 |
| Ventilador de aire de retorno | |||||||||
| El flujo de aire | CMH | 17760 | 21600 | 24000 | 28800 | 33600 | 37440 | 41760 | 45600 |
| La presión estática | Pa | 45 | 45 | 45 | 45 | 45 | 50 | 50 | 50 |
| Tipo | / | Inclinarse hacia adelante | |||||||
| La potencia del motor | KW | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 15 |
| El serpentín | |||||||||
| La capacidad de refrigeración | KW | 191.9 | 232.6 | 261.6 | 314 | 360.5 | 407 | 453.5 | 494.2 |
| El flujo de agua | LPM | 550 | 667 | 750 | 900 | 1033 | 1167 | 1300 | 1417 |
| Tubo de agua(in/out) | Mm | 80/80 | 80/80 | 100/100 | 100/100 | 65×2/65×2 | 80×2/80×2 | 80×2/80×2 | 100×2/100×2 |
| La bobina de calentamiento | |||||||||
| Capacidad de calefacción | KW | 260.5 | 316.3 | 351.2 | 422.1 | 491.9 | 548.8 | 611.6 | 668.6 |
| El flujo de agua | LPM | 433 | 526 | 584 | 702 | 818 | 913 | 1017 | 1112 |
| Tubo de agua | Mm | 65/40 | 80/40 | 80/40 | 80/40 | 80×2/40×2 | 80×2/40×2 | 80×2/40×2 | 80×2/40×2 |
| Humidificador | |||||||||
| La capacidad | Kg/h | 65 | 75 | 85 | 100 | 120 | 130 | 150 | 160 |
| El filtro | |||||||||
| Pre-filtro | / | El 80% de la AFI | |||||||
| El filtro secundario | / | Rn el 85% | |||||||
| Tubo de desagüe | Mm | 32A | 32A | 32A | 32A | 32A | 32A | 32A | 32A |
| La dimensión | |||||||||
| El ancho | Mm | 2340 | 2640 | 2640 | 2840 | 3040 | 3340 | 3540 | 3740 |
| Longitud | Mm | 5100 | 5250 | 5300 | 5950 | 6050 | 6250 | 6350 | 7200 |
| Altura | Mm | 1770 | 1870 | 1970 | 2170 | 2270 | 2270 | 2420 | 2420 |
